一 引沿

Fiber 架构是React16中引入的新概念，目的就是解决大型 React 应用卡顿，React在遍历更新每一个节点的时候都不是用的真实DOM，都是采用虚拟DOM，所以可以理解成fiber就是React的虚拟DOM，更新Fiber的过程叫做调和，每一个fiber都可以作为一个执行单元来处理，所以每一个 fiber 可以根据自身的过期时间expirationTime，来判断是否还有空间时间执行更新，如果没有时间更新，就要把主动权交给浏览器去渲染，做一些动画，重排（ reflow ），重绘 repaints 之类的事情，这样就能给用户感觉不是很卡。

二 什么是调和

调和是一种算法，就是React对比新老虚拟DOM的过程，以决定需要更新哪一部分。

三 什么是Filber

Fiber的目的是为了让React充分利用调度，以便做到如下几点：

• 暂停工作，稍后再回来
• 优先考虑不同类型的工作
• 重用以前完成的工作
• 如果不再需要，则中止工作

为了实现上面的要求，我们需要把任务拆分成一个个可执行的单元，这些可执行的单元就叫做一个Fiber，一个Fiber就代表一个可执行的单元。

一个Fiber就是一个普通的JS对象，包含一些组件的相关信息。

复制 1`function FiberNode(){
 2  this.tag = tag;                  // fiber 标签 证明是什么类型fiber。
 3  this.key = key;                  // key调和子节点时候用到。
 4  this.type = null;                // dom元素是对应的元素类型，比如div，组件指向组件对应的类或者函数。
 5  this.stateNode = null;           // 指向对应的真实dom元素，类组件指向组件实例，可以被ref获取。
 6
 7  this.return = null;              // 指向父级fiber
 8  this.child = null;               // 指向子级fiber
 9  this.sibling = null;             // 指向兄弟fiber
10  this.index = 0;                  // 索引
11
12  this.ref = null;                 // ref指向，ref函数，或者ref对象。
13
14  this.pendingProps = pendingProps;// 在一次更新中，代表element创建
15  this.memoizedProps = null;       // 记录上一次更新完毕后的props
16  this.updateQueue = null;         // 类组件存放setState更新队列，函数组件存放
17  this.memoizedState = null;       // 类组件保存state信息，函数组件保存hooks信息，dom元素为null
18  this.dependencies = null;        // context或是时间的依赖项
19
20  this.mode = mode;                //描述fiber树的模式，比如 ConcurrentMode 模式
21
22  this.effectTag = NoEffect;       // effect标签，用于收集effectList
23  this.nextEffect = null;          // 指向下一个effect
24
25  this.firstEffect = null;         // 第一个effect
26  this.lastEffect = null;          // 最后一个effect
27
28  this.expirationTime = NoWork;    // 通过不同过期时间，判断任务是否过期， 在v17版本用lane表示。
29
30  this.alternate = null;           //双缓存树，指向缓存的fiber。更新阶段，两颗树互相交替。
31}`
32
33![](https://csdnimg.cn/release/blogv2/dist/pc/img/newCodeMoreWhite.png)

type 就是react的元素类型

复制 1`export const FunctionComponent = 0;       // 对应函数组件
 2export const ClassComponent = 1;          // 对应的类组件
 3export const IndeterminateComponent = 2;  // 初始化的时候不知道是函数组件还是类组件
 4export const HostRoot = 3;                // Root Fiber 可以理解为跟元素 ， 通过reactDom.render()产生的根元素
 5export const HostPortal = 4;              // 对应  ReactDOM.createPortal 产生的 Portal
 6export const HostComponent = 5;           // dom 元素 比如 <div>
 7export const HostText = 6;                // 文本节点
 8export const Fragment = 7;                // 对应 <React.Fragment>
 9export const Mode = 8;                    // 对应 <React.StrictMode>
10export const ContextConsumer = 9;         // 对应 <Context.Consumer>
11export const ContextProvider = 10;        // 对应 <Context.Provider>
12export const ForwardRef = 11;             // 对应 React.ForwardRef
13export const Profiler = 12;               // 对应 <Profiler/ >
14export const SuspenseComponent = 13;      // 对应 <Suspense>
15export const MemoComponent = 14;          // 对应 React.memo 返回的组件`

比如元素结构如下：

复制 1`export default class Parent extends React.Component{
 2   render(){
 3     return <div>
 4       <h1>hello，world</h1>
 5       <Child />
 6     </div>
 7   }
 8}
 9
10function Child() {
11  return <p>child</p>
12}`

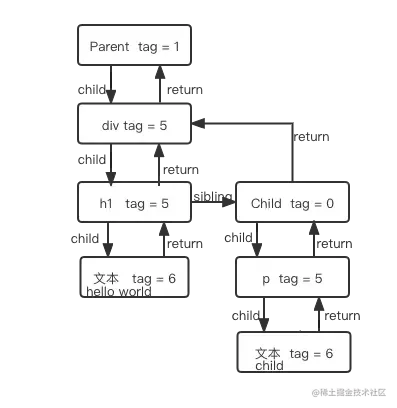

对应的Filber结构如下：

有了上面的概念后我们就自己实现一个Fiber的更新机制

四 实现调和的过程

我们通过渲染一段jsx来说明React的调和过程，也就是我们要手写实现ReactDOM.render()

复制 1`const jsx = (
 2  <div className="border">
 3    <h1>hello</h1>
 4    <a href="https://www.reactjs.org/">React</a>
 5  </div>
 6)
 7
 8ReactDOM.render(
 9  jsx,
10  document.getElementById('root')
11);`

1. 创建FiberRoot

react-dom.js

复制 1`function createFiberRoot(element, container){
 2    return {
 3    type: container.nodeName.toLocaleLowerCase(),
 4    props: { children: element },
 5    stateNode: container
 6  }
 7}
 8
 9function render(element, container) {
10  const FibreRoot = createFiberRoot(element, container)
11  scheduleUpdateOnFiber(FibreRoot)
12}
13export default { render }`

参考React实战视频讲解：进入学习

2. render阶段

调和的核心是render和commit，本文不讲调度过程，我们会简单的用requestIdleCallback代替React的调度过程。

ReactFiberWorkloop.js

复制 1`let wipRoot = null // work in progress
 2let nextUnitOfwork = null // 下一个fiber节点
 3
 4export function scheduleUpdateOnFiber(fiber) {
 5  wipRoot = fiber
 6  nextUnitOfwork = fiber
 7}
 8
 9function workLoop(IdleDeadline) {
10  while(nextUnitOfwork && IdleDeadline.timeRemaining() > 0) {
11    nextUnitOfwork = performUnitOfWork(nextUnitOfwork)
12  }
13}
14
15function performUnitOfWork() {}
16
17requestIdleCallback(workLoop)`
18
19![](https://csdnimg.cn/release/blogv2/dist/pc/img/newCodeMoreWhite.png)

每一个 fiber 可以看作一个执行的单元，在调和过程中，每一个发生更新的 fiber 都会作为一次 workInProgress 。那么 workLoop 就是执行每一个单元的调度器，如果渲染没有被中断，那么 workLoop 会遍历一遍 fiber 树

performUnitOfWork 包括两个阶段:

1. 是向下调和的过程，就是由 fiberRoot 按照 child 指针逐层向下调和，期间会执行函数组件，实例类组件，diff 调和子节点
2. 是向上归并的过程，如果有兄弟节点，会返回 sibling兄弟，没有返回 return 父级，一直返回到 fiebrRoot

这么一上一下，构成了整个 fiber 树的调和。

复制 1`import { updateHostComponent } from './ReactFiberReconciler'
 2function performUnitOfWork(wip) {
 3  // 1. 更新wip
 4  const { type } = wip
 5  if (isStr(type)) {
 6    // type是string，更新普通元素节点
 7    updateHostComponent(wip)
 8  } else if (isFn(type)) {
 9    // ...
10  }
11
12  // 2. 返回下一个要更新的任务 深度优先遍历
13  if (wip.child) {
14    return wip.child
15  }
16  let next = wip
17  while(next) {
18    if (next.sibling) {
19      return next.sibling
20    }
21    next = next.return
22  }
23  return null
24}`
25
26![](https://csdnimg.cn/release/blogv2/dist/pc/img/newCodeMoreWhite.png)

根据type类型区分是FunctionComponent/ClassComponent/HostComponent/… 本文中只处理HostComponent类型，其他类型的处理可以看文末的完整代码链接。

ReactFiberReconciler.js

复制 1`import { createFiber } from './createFiber'
 2
 3export function updateHostComponent(wip) {
 4  if (!wip.stateNode) {
 5    wip.stateNode = document.createElement(wip.type);
 6    updateNode(wip.stateNode, wip.props);
 7  }
 8  // 调和子节点
 9  reconcileChildren(wip, wip.props.children);
10}
11
12function reconcileChildren(returnFiber, children) {
13  if (isStr(children)) {
14    return
15  }
16
17  const newChildren = isArray(children) ? children : [children];
18  let previousNewFiber = null
19  for(let i = 0; i < newChildren.length; i++) {
20    const newChild = newChildren[i];
21    const newFiber = createFiber(newChild, returnFiber)
22
23    if (previousNewFiber === null) {
24      returnFiber.child = newFiber
25    } else {
26      previousNewFiber.sibling = newFiber
27    }
28    previousNewFiber = newFiber
29  }
30}
31
32function updateNode(node, nextVal) {
33  Object.keys(nextVal).forEach((k) => {
34    if (k === "children") {
35      if (isStringOrNumber(nextVal[k])) {
36        node.textContent = nextVal[k];
37      }
38    } else {
39      node[k] = nextVal[k];
40    }
41  });
42}`
43
44![](https://csdnimg.cn/release/blogv2/dist/pc/img/newCodeMoreWhite.png)

createFiber.js

复制 1`export function createFiber(vnode, returnFiber) {
 2  const newFiber = {
 3    type: vnode.type,   // 标记节点类型
 4    key: vnode.key,     // 标记节点在当前层级下的唯一性
 5    props: vnode.props, // 属性
 6    stateNode: null,    // 如果组件是原生标签则是dom节点，如果是类组件则是类实例
 7    child: null,        // 第一个子节点
 8    return: returnFiber,// 父节点
 9    sibling: null,      // 下一个兄弟节点
10  };
11
12  return newFiber;
13}`

至此已经完成了render阶段，下面是commit阶段，commit阶段就是依据Fiber结构操作DOM

复制 1`function workLoop(IdleDeadline) {
 2  while(nextUnitOfwork && IdleDeadline.timeRemaining() > 0) {
 3    nextUnitOfwork = performUnitOfWork(nextUnitOfwork)
 4  }
 5
 6  // commit
 7  if (!nextUnitOfwork && wipRoot) {
 8    commitRoot();
 9  }
10}
11
12function commitRoot() {
13  commitWorker(wipRoot.child)
14  wipRoot = null;
15}
16
17function commitWorker(wip) {
18  if (!wip) {
19    return
20  }
21  // 1. 提交自己
22  const { stateNode } = wip
23  let parentNode = wip.return.stateNode
24  if (stateNode) {
25    parentNode.appendChild(stateNode);
26  }
27
28  // 2. 提交子节点
29  commitWorker(wip.child);
30
31  // 3. 提交兄弟节点
32  commitWorker(wip.sibling);
33}`
34
35![](https://csdnimg.cn/release/blogv2/dist/pc/img/newCodeMoreWhite.png)

五 总结

• Fiber结构，Fiber的生成过程。
• 调和过程，以及 render 和 commit 两大阶段。
